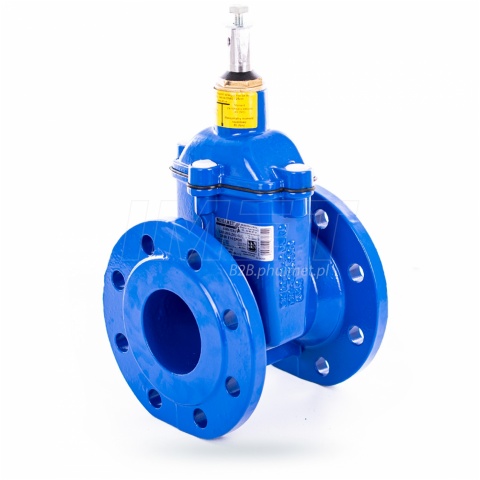

Zasuwa kołnierzowa żeliwna DN100 f.111 PN10

Kurier
Proszę czekać, trwa ładowanie...
SKU: 60.851.100.111
EAN: 5908291876975

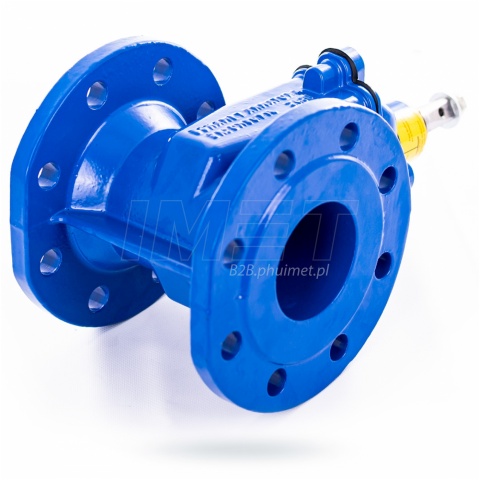

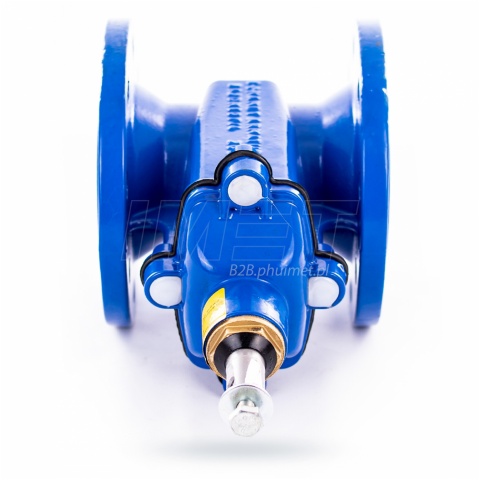

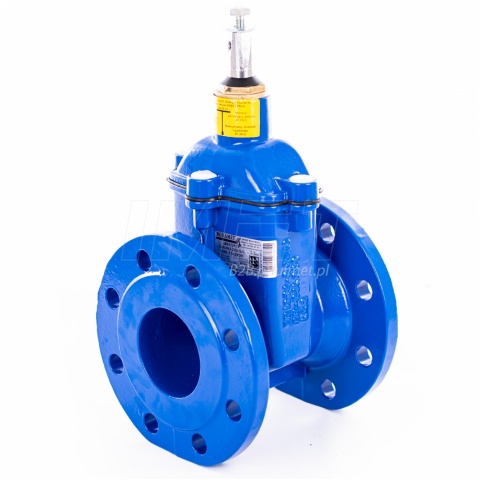

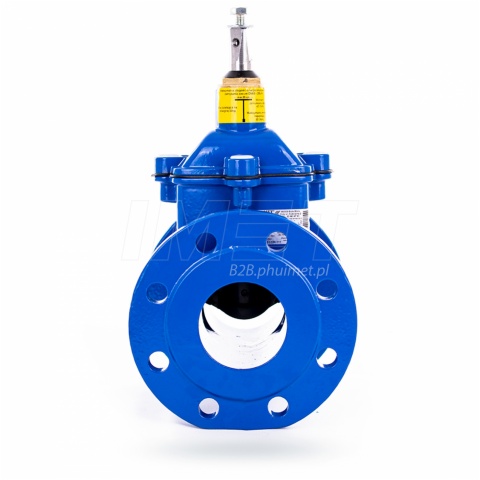

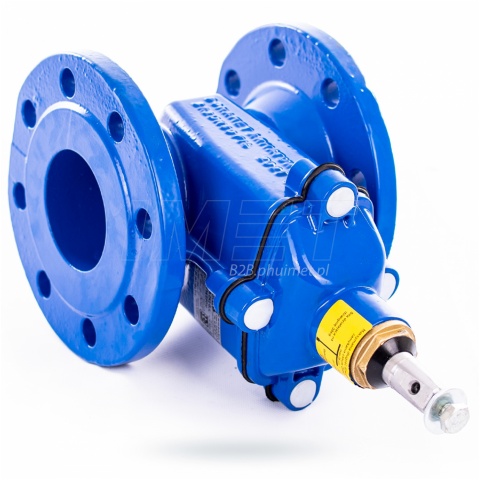

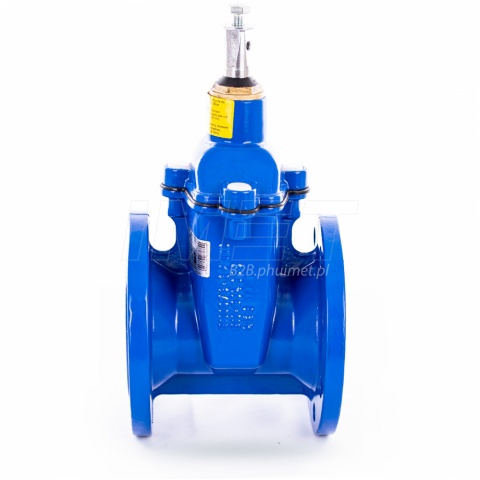

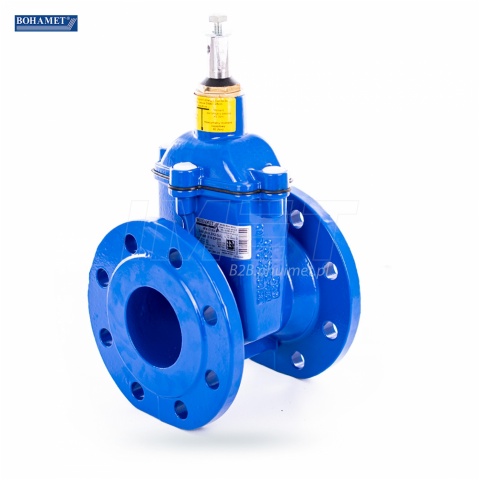

Zasuwa żeliwna kołnierzowa DN 100 do wody pitnej

Charakterystyka:
Zasuwa kołnierzowa wykonana jest z żeliwa szarego( gat. EN-GJL-250 wg: PN-EN 1561:2000). Wykorzystuje się do odcinania i otwierania przepływu instalacji wodociągowej, do wody pitnej, ścieków sanitarnych jak i instalacji przemysłowych do temperatury od 0 do +110C. Montowana nad ziemią jak i podziemną .Klin wulkanizowany.

Dane techniczne:
Średnica nominalna: DN100
Klasa szczelności: A
Wymagania przyłączowe kołnierzy: wg: PN-EN 1092-2:1999.
Odporność na przebicie: min. 3 kV przy 250 μm.
Wymiar czopa trzpienia, wg: PN-M 74202:1996.
Ciśnienie robocze (PFA): 10 bar/16 bar
Temperatura pracy: 0-110°C EPDM/ 0-70°C NBR*
Zakres zastosowania: woda pitna lub ciecze nieagresywne, nie zawierające części stałych.
Maksymalna prędkość wody: 3 m/s.

Dodatkowe informacje:
  • Uszczelnienie trzpienia: pierścieniami typu O-ring- 4 szt wymienne przy czynnym wodociągu „SUCHY GWINT”.
  • Trzpień wykonany ze stali nierdzewnej, łożyskowany z gwintem walcowanym.
  • Przelot prosty bez gniazda
  • Śruby łączące pokrywę z korpusem: wpuszczone w odlew, zabezpieczone masą zalewową

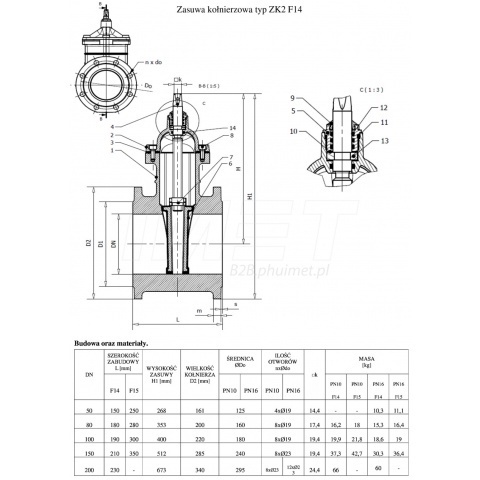

Opis schematu

1. Korpus zasuwy
2. Pokrywa zasuwy
3. Uszczelka pokrywy
4. Trzpień Stal
5. Dławica
6. Klin gumowany
7. Nakrętka klina
8. Śruba Stal
9.Pierścień zgarniający
10.Pierścień ślizgowy
11.Pierścień uszczelniający
12.Pierścień uszczelniający
13. Półpierścień trzpienia
14.Pierścień uszczelniający

Wszelkie atesty dostępne na stronie producenta

Przeznaczenie

Zasuwy kołnierzowe z klinem zawulkanizowanym typu ZK2, przeznaczone są do instalacji w
sieciach wodociągowych dla wody pitnej, jak i sieci przemysłowych dla cieczy obojętnych chemicznie,
wolnych od stałych zanieczyszczeń w celu odcięcia przepływu.
Zalecana metoda montażu zasuw w pozycji poziomej.

Produkty powiązane dostępne w naszej ofercie :

  • Skrzynka do zasuwy fi150 H-270mm
  • Klucz do zasuwy stożek 28-33m z hakiem do włazów
  • Obudowa teleskopowa do zasuw DN 25-50 L-1825
  • Obudowa do zasuw stała DN 25-50 GZ-1250
  • Zasuwa gwintowana DN 25-50

Zawartość zestawu:

  • Zasuwa kołnierzowa DN 100
  • Dowód zakupu
