Przyłącze pompowe 32-11/4" pionowe (wysokie)
Proszę czekać, trwa ładowanie...
SKU: 00127

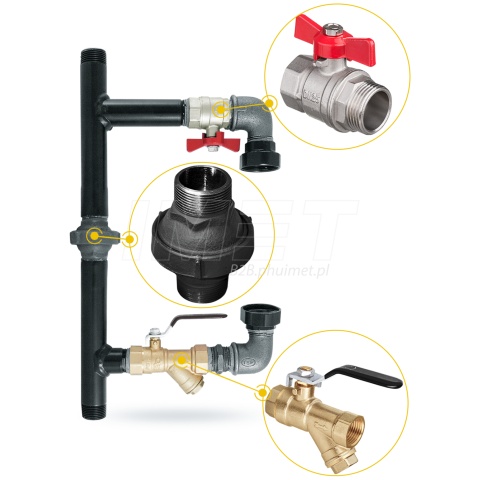

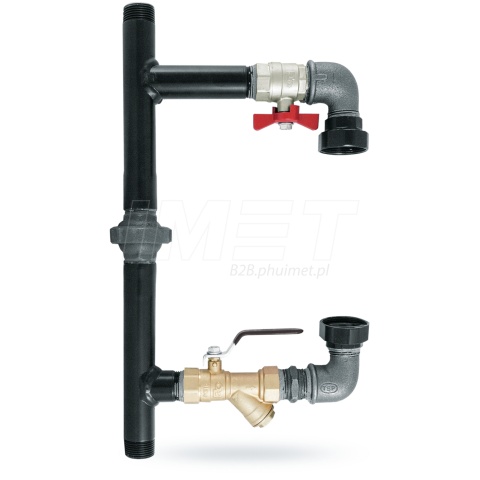

Przyłącze wysokie (pionowe) PZR do pompy CO z zaworem różnicowym, zwrotnym (bypass) DN32 11/4"
| Charakterystyka: |
|---|
| Układ obejścia pompy bypass zabezpiecza kocioł przed nagłym wzrostem ciśnienia gorącej wody w przypadku zaniku prądu na zasilaniu pompy C.O. Zawór różnicowy w trakcie normalnej pracy pompy jest zamknięty. W przypadku braku zasilania pompy zawór różnicowy otwiera się co powoduje grawitacyjny obieg gorącej wody z pieca, która normalnie przepływa przez pracującą pompę C.O. Zawory odcinające zamontowane w obejściu pompy umożliwiają wymontowanie pompy bez konieczności spuszczania wody z układu C.O. Zestaw przeznaczony jest do montażu w układzie otwartym C.O. ze wszystkimi standardowymi pompami dostępnymi na rynku o rozstawie króćców montażowych 180 mm (18cm). Zestaw można montować zarówno w pozycji pionowej lub poziomej na zasilaniu-wyjściu z kotła jak również na powrocie-wejściu do kotła, zgodnie z obiegiem wody w instalacji. Kierunek przepływu oznaczonym jest strzałka na korpusie zaworu różnicowego ZR. Zawory różnicowe (ZR25, ZR32, ZR40, ZR50) przeznaczone są do montażu w instalacji centralnego ogrzewania z wymuszonym obiegiem wody - pompą obiegową. Ich zadaniem jest zabezpieczenie instalacji C.O. przed uszkodzeniem na skutek przegrzania i ciśnienia mogącego wystąpić, gdy pompa przestanie wymuszać obieg. Podczas pracy pompy zawór pozostaje zamknięty. Z chwilą przerwania pracy pompy np. wskutek zaniku napięcia, zawór otwiera się samoczynnie, umożliwiając grawitacyjny obieg wody. |
| Dane techniczne: |
|---|

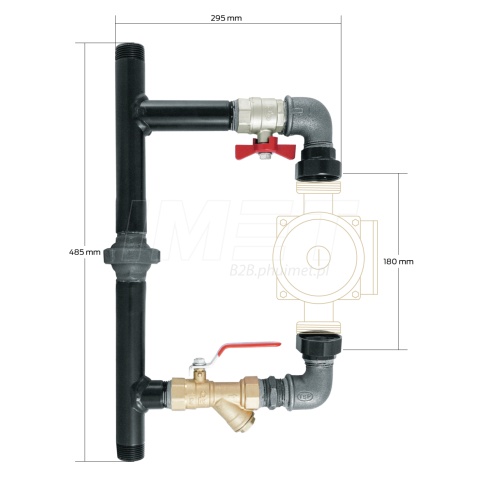

| Wysokość całkowita: | 485 mm |
| Szerokość całkowita: | 295 mm |
| Średnica przyłączeniowa DN : | 32 (11/4") |
| Rozstaw śrubunków pompy C.O. : | 180 mm |
| Gwint nakrętki śrubunka pompy DN: | 40 (1½”) |
| Materiał: | Rura stalowa, złączki, zawory kulowe pokryte zewnętrznie warstwą cynku. |
| Zawór zwrotny (ZR32): | marki TECH-POL z aprobatą techniczną ITB |
| Temperatura pracy: | Normalna 0-90°C, chwilowa 110 °C |
| Materiał zaworu ZR: | Żeliwo szare malowane natryskowo |
| Ciśnienie otwarcia ZR: | 0,001-0,005 (bar) |
| Ciśnienie nominalne PZR: | 4 bar |
| Przekrój nominalny ZR: | 98-99 % |
| Miejsce montażu przyłącza PZR: | Pion lub poziom / Zasilanie lub powrót kotła |
| Zawór z filtrem skośnym: | Dn 25 (1") |
| Zawór kulowy z motylkiem - odcinający: | Dn 25 (1") |
| Gwarancja : | 2 lata |
| Opakowanie: | Karton |
| EAN: | 5904133070242 |
| Dodatkowe informacje: |
|---|
|
| Zawartość zestawu: |
|---|
|
