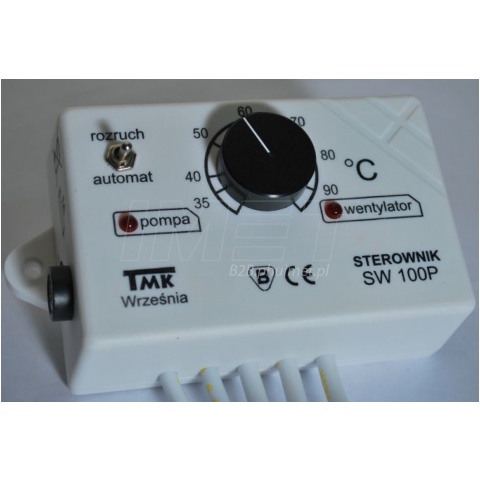

Powrót Sterownik pompy CO i wentylatora SW-100P

OPIS:

Sterownik SW100P przeznaczony jest do automatycznego załączania i wyłączania dmuchawy i pompy obiegowej współpracujących z  kotłem c.o.

Regulator utrzymuje nastawioną na potencjometrze temperaturę oraz zapewnia spalanie gromadzonych się kotle gazów.

Po wygaśnięciu kotła dmuchawa i pompa wyłączają się i dzięki temu zużycie energii jest mniejsze.

Sterownik posiada dodatkowe zabezpieczenie zmniejszające ryzyko przegrzania kotła w postaci wyłącznika termicznego.

DANE TECHNICZNE:

Zakres regulacji temperatury (temperatura zadana):

35°C-90°C

Histereza:

2°C

Napięcie zasilania:

230V/50Hz

Maksymalna moc obciążenia:

2x100VA

Temperatura załączenia pompy:

30°C

Długość przedmuchu:

0-18sek.

Częstotliwość przedmuchów:

6min.

Złącza:

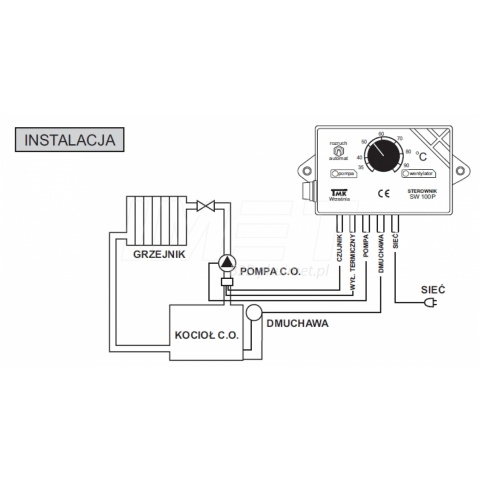

5 (czujnik, wyłącznik termiczny, pompa, wentylator, sieć)

Produkt Polski

Tak

Gwarancja

3 lata

Producent

TMK WRZEŚNIA

DODATKOWE INFORMACJE:

§  Praca w trybie AUTOMAT

·       sterownik załącza i wyłącza wentylator w zależności od temperatury czujnika

·       pokrętłem ustawia się temperaturę powyżej której następuje samoczynne  wyłączenie pracy ciągłej wentylatora

·       gdy temperatura jest wyższa od nastawionej następuję wyłączenie wentylatora co 6 min. na 0-18sek. (cykliczny przedmuch kotła) . Czas ten można regulować.

·       po wygaśnięciu kotła c.o. i obniżeniu  temperatury poniżej 30 °C następuję wyłączenie pracy ciągłej wentylatora, pompy c.o. oraz wyłączenie cyklicznego przedmuchu kotła

§  Praca w trybie ROZRUCH

·       następuje tu załączenie wentylatora w przypadku zimnego kotła c.o., co umożliwia jego rozpalenie.

·       Załączenie pompy c.o. następuję po przekroczeniu temperatury 30°C

·       jeżeli temperatura przekroczy nastawioną na skali , nastąpi wyłączenie pracy ciągłej wentylatora tak jak przy pracy w trybie AUTOMAT.

§  Zabezpieczenia

·       sterownik, silnik wentylatora oraz silnik pompy zabezpieczone są bezpiecznikami 1A, który przepala się w sytuacjach awaryjnych.

·       dodatkowym zabezpieczeniem, w które wyposażono sterownik jest wyłącznik termiczny , wyłączający niezależnie od sterownika wentylator, gdy temperatura kotła przekroczy 90°C

ZAWARTOŚĆ ZESTAWU:
