Przyłącze pompowe 25-1" NISKIE poziome

SKU: 00126-KR
EAN: 5904133073558

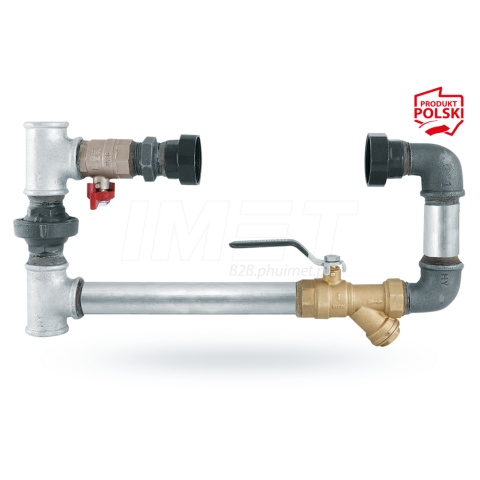

Przyłącze niskie (poziome)  PZR do pompy CO z zaworem różnicowym, zwrotnym (bypass) DN25 1"

Charakterystyka:
Układ obejścia pompy bypass zabezpiecza kocioł przed nagłym wzrostem ciśnienia gorącej wody w przypadku zaniku prądu na zasilaniu pompy C.O. Zawór różnicowy w trakcie normalnej pracy pompy jest zamknięty. W przypadku braku zasilania pompy zawór różnicowy otwiera się co powoduje grawitacyjny obieg gorącej wody z pieca, która normalnie przepływa przez pracującą pompę C.O. Zawory odcinające zamontowane w obejściu pompy umożliwiają wymontowanie pompy bez konieczności spuszczania wody z układu C.O. Zestaw przeznaczony jest do montażu w układzie otwartym C.O. ze wszystkimi standardowymi pompami dostępnymi na rynku o rozstawie króćców montażowych 180 mm (18cm).

Zestaw można montować zarówno w pozycji pionowej lub poziomej na zasilaniu-wyjściu z kotła jak również na powrocie-wejściu do kotła, zgodnie z obiegiem wody w instalacji. Kierunek przepływu oznaczonym jest strzałka na korpusie zaworu różnicowego ZR.

Zawory różnicowe (ZR25, ZR32, ZR40, ZR50) przeznaczone są do montażu w instalacji centralnego ogrzewania z wymuszonym obiegiem wody - pompą obiegową. Ich zadaniem jest zabezpieczenie instalacji C.O. przed uszkodzeniem na skutek przegrzania i ciśnienia mogącego wystąpić, gdy pompa przestanie wymuszać obieg.

Podczas pracy pompy zawór pozostaje zamknięty. Z chwilą przerwania pracy pompy np. wskutek zaniku napięcia, zawór otwiera się samoczynnie, umożliwiając grawitacyjny obieg wody.

Dane techniczne:

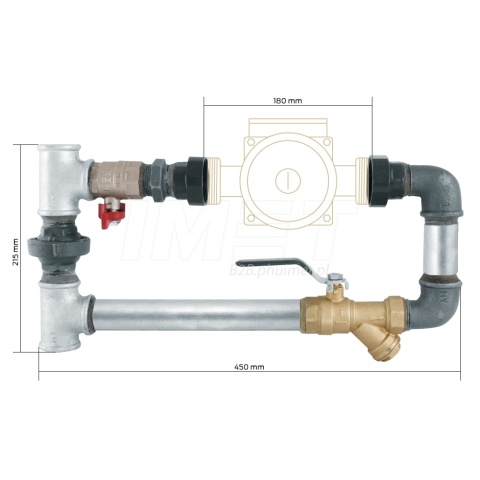

Wysokość całkowita: 215 mm
Szerokość całkowita: 450 mm
Średnica przyłączeniowa DN : 25 (1")
Rozstaw śrubunków pompy C.O. : 180 mm
Gwint nakrętki śrubunka pompy DN: 40 (1½”)
Materiał: Rura stalowa, złączki, zawory kulowe pokryte zewnętrznie warstwą cynku.
Zawór zwrotny (ZR25): marki TECH-POL z aprobatą techniczną ITB
Temperatura pracy: Normalna 0-90°C, chwilowa 110 °C
Materiał zaworu ZR: Żeliwo szare malowane natryskowo
Ciśnienie otwarcia ZR: 0,001-0,005 (bar)
Ciśnienie nominalne PZR: 4 bar
Przekrój nominalny ZR: 98-99 %
Miejsce montażu przyłącza PZR: Pion lub poziom / Zasilanie lub powrót kotła

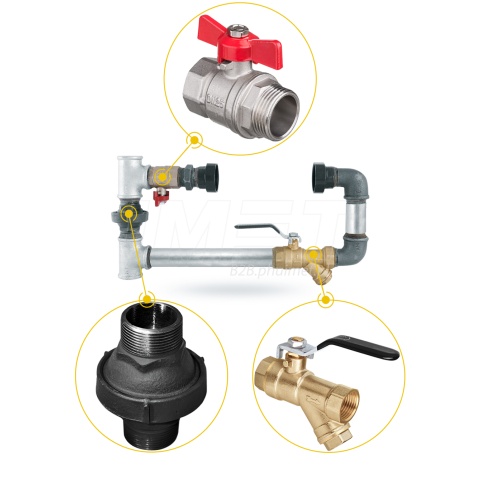

Zawór z filtrem skośnym: Dn 25 (1")
Zawór kulowy z motylkiem - odcinający: Dn 25 (1")
Gwarancja : 2 lata
Opakowanie: Karton
EAN: 5904133073558

Dodatkowe informacje:
  • Zawór różnicowy ZR montowany w przyłączu, jako jedyny taki produkt na rynku, posiada aprobatę techniczną dopuszczającą do stosowania produktu w budownictwie.
  • Każde wyprodukowane przyłącze przechodzi badania szczelności w naszym laboratorium badawczym,
  • Niezwykła trwałość zaworu różnicowego min. 250tys. cykli zamknięcia/otwarcia,
  • Większy przepływ przez zawór zmniejsza opór hydrauliczny w instalacji
  • Całość została wykonana w Polsce, przez polskich pracowników i z polskich materiałów, co gwarantuje wysoką jakość produktu

Zawartość zestawu:
  • Przyłącze pompowe DN 25
  • Dowód zakupu
